Nguyên lý hoạt động máy nghiền bi

Nguyên lý hoạt động máy nghiền bi

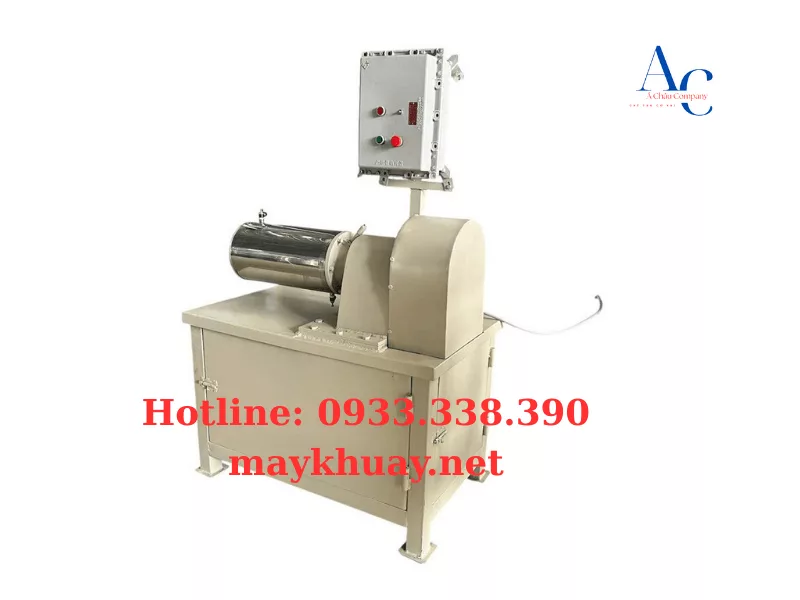

Giới thiệu chung

Máy nghiền bi là thiết bị nghiền kín phổ biến trong nhiều ngành công nghiệp: khai thác khoáng sản, sản xuất xi măng, vật liệu xây dựng, hóa chất, gốm sứ, thủy tinh … Nhiệm vụ chính của máy nghiền bi là nghiền các vật liệu dạng rắn (đá, khoáng sản, clinker xi măng, nguyên liệu silicat, tro bay, v.v) thành dạng bột mịn để phục vụ cho quá trình chế biến tiếp theo.

Với ưu điểm có thể nghiền rất nhỏ, đồng đều hơn, máy nghiền bi là thành phần không thể thiếu trong dây chuyền sản xuất xi măng hay chế biến khoáng sản tinh.

---

Cấu tạo máy nghiền bi

Để hiểu nguyên lý hoạt động, trước hết ta cần hiểu rõ cấu tạo máy. Các bộ phận chính bao gồm:

Thùng nghiền (xi lanh, buồng nghiền)	Hình dạng: thường là hình trụ nằm ngang, có thể hai khoang (dual-chamber) hoặc một khoang, có cả loại hình trụ dài, trụ ngắn hoặc hình nón. Vật liệu bên trong thùng có lớp lót chịu mài mòn cao (tấm lót bằng thép chịu mài mòn, cao su hoặc hợp kim đặc biệt) để bảo vệ thân thùng và tăng độ bền.
Bi nghiền (media nghiền)	Thành phần: thường là bi thép, đôi khi bi gốm, đá hoặc các loại bi đặc biệt. Kích thước, tỉ lệ, số lượng của bi rất quan trọng — thường có nhiều kích cỡ khác nhau để xử lí các giai đoạn nghiền thô và nghiền mịn.
Trục quay, hệ truyền động	Bao gồm động cơ, bánh răng ngoài (hoặc hệ thống truyền động trực tiếp), hộp số nếu cần để điều chỉnh tốc độ. Mặt bích, trục rỗng để cấp liệu và cho xả liệu — tùy thiết kế.
Thiết bị cấp liệu	Cửa nạp liệu: vật liệu đưa vào máy qua cửa nạp ở vị trí đầu cấp. Có thể có trục xoắn ốc dẫn liệu hoặc bộ phận phân phối đều nguyên liệu.
Thiết bị xả liệu	Khi vật liệu được nghiền tới kích cỡ mong muốn, nó được thải ra ngoài qua cửa xả hoặc qua lưới xả, qua van, hoặc qua hệ thống phễu, tùy thiết kế. Trong nhiều máy, có vách ngăn giữa các khoang để chỉ cho vật liệu mịn được xả ra, trong khi hạt to phải tiếp tục nghiền.
Kiểm soát và phụ kiện	Bộ phận điều khiển tốc độ, thời gian nghiền Hệ thống làm mát, thoát nhiệt, chống bụi, giảm rung và tiếng ồn Các cảm biến đo trạng thái máy (nhiệt độ, rung, mòn), bảo dưỡng dễ dàng.

Nguyên lý hoạt động máy nghiền bi

Máy nghiền bi làm việc dựa vào sự va đập và ma sát giữa các viên bi, giữa bi với vật liệu cần nghiền, và giữa vật liệu với tấm lót. Cụ thể như sau:

1. Nạp liệu
   Vật liệu ban đầu được đưa vào thùng nghiền qua cửa nạp. Nếu máy có hai khoang, vật liệu vào kho đầu để nghiền thô.

2. Quay thùng nghiền
   Động cơ truyền chuyển động quay cho thùng thông qua hệ truyền động. Thùng bắt đầu quay với tốc độ được thiết kế để tạo ra lực ly tâm vừa đủ để đưa bi lên đến một độ cao. Tốc độ quay này thường là một phần tỷ lệ nào đó so với tốc độ tới hạn (critical speed) của thùng nghiền.

   • Nếu quay quá chậm, bi sẽ chỉ trượt, không đạt độ cao để rơi xuống tác động mạnh.

   • Nếu quay quá nhanh (đến mức hoặc vượt tốc độ tới hạn), bi và vật liệu có thể bị dính vào thành, không rơi, làm giảm hiệu quả nghiền.

3. Tạo lực va đập
   Khi các viên bi trên thành thùng đạt một độ cao nhất định do lực ly tâm và tiếp tục di chuyển theo vòng quay của thùng, lúc đạt đỉnh, chịu tác dụng trọng lực, chúng rơi xuống (hoặc rơi ra, va đập vào vật liệu). Lực tác động (va đập) phá vỡ cấu trúc của vật liệu, tạo ra các vỡ vụn lớn, bắt đầu quá trình nghiền.

4. Ma sát nghiền
   Ngoài va đập, khi bi và vật liệu trượt lên thành thùng hoặc khi bi lăn, có ma sát giữa bi với vật liệu, cũng là một lực nghiền (mài) quan trọng, giúp giảm kích cỡ hạt. Ma sát này giúp “mài mòn” tiếp các hạt nhỏ hơn sau bước va đập.

5. Phân đoạn khoang nghiền (nếu có)
   Nếu máy có đa khoang, bước đầu là nghiền thô trong kho đầu với bi lớn; sau đó vật liệu thô được chuyển sang kho nghiền thứ hai qua ngăn kho, nơi dùng bi nhỏ hơn để nghiền mịn hơn.

6. Xả liệu
   Khi vật liệu đã đủ nhỏ theo yêu cầu (qua lưới, hoặc qua cửa xả), nó được thải ra ngoài máy. Quá trình này kết thúc chu trình nghiền cho mẻ đó.

7. Kiểm soát thời gian / kích thước hạt
   Thời gian nghiền, kích thước bi, tốc độ quay, độ ẩm, nhiệt độ, lớp lót và cách bố trí bi đều ảnh hưởng đến độ mịn cuối cùng, hiệu suất và tiêu hao năng lượng. Việc điều chỉnh các tham số này là thiết yếu để đạt hiệu quả tốt.

Các tham số ảnh hưởng đến hiệu suất và nguyên lý nghiền

Để máy nghiền bi hoạt động hiệu quả, có rất nhiều yếu tố ảnh hưởng, cần hiểu rõ để thiết kế / vận hành tốt.

---

Ưu điểm — Nhược điểm

Ưu điểm

• Khả năng nghiền rất mịn: Có thể sản xuất bột mịn với kích thước hạt nhỏ, phù hợp với yêu cầu cao về chất lượng vật liệu.

• Đa dụng: Có thể dùng nghiền khô hoặc ướt; phù hợp với nhiều loại vật liệu khác nhau (cứng, mềm, dễ vỡ, độ ẩm khác nhau) nếu được điều chỉnh đúng.

• Kiểm soát được sản phẩm: Thông qua việc thay đổi kích thước viên bi, thời gian nghiền, tốc độ quay, thiết kế khoang … → có thể điều chỉnh độ mịn.

• Hoạt động liên tục, ổn định nếu thiết kế và bảo trì tốt.

Nhược điểm

• Tiêu thụ năng lượng lớn: Quá trình va đập và ma sát liên tục đòi hỏi công suất cao; nhiều năng lượng mất ở dạng nhiệt, ma sát không sản sinh nghiền.

• Mài mòn: Bi nghiền, lớp lót thùng, thành máy bị mài mòn, hao mòn theo thời gian; chi phí bảo trì, thay thế cao.

• Thời gian nghiền lâu nếu muốn độ mịn rất cao.

• Tiếng ồn, rung, bụi: Do va đập mạnh, máy lớn, bi va bi hoặc bi va thành thùng; bụi sinh ra nếu nghiền khô; vấn đề môi trường làm việc.

• Chi phí đầu tư lớn, kích thước máy lớn nếu công suất cao hoặc cần nghiền rất mịn.

Ứng dụng

Máy nghiền bi có rất nhiều ứng dụng trong các ngành công nghiệp:

• Xi măng: nghiền nguyên liệu (vôi, đất sét, silic, đá vôi) và clinker thành bột xi măng.

• Khai thác khoáng sản: nghiền quặng để thu hồi kim loại (sắt, đồng, vàng, bạc …), nghiền đá để sản xuất đá vụn, bột mịn.

• Vật liệu xây dựng: nghiền đá, tro bay, xỉ, sản xuất cát nhân tạo, bột trét, sơn, gạch, gốm sứ.

• Hóa chất: nghiền các chất oxit, muối, chất bột trong sản xuất phân bón, hóa phẩm.

• Thí nghiệm và sản xuất nhỏ: máy nhỏ để nghiền mẫu, sản xuất gốm sứ cao cấp, vật liệu sơn, men …

Các vấn đề vận hành và cách khắc phục / tối ưu

Để máy nghiền bi vận hành hiệu quả, ổn định và có tuổi thọ cao, cần quan tâm đến nhiều khâu:

1. Kiểm soát vận hành ở tốc độ hợp lý

   • Không để vượt tốc độ quan trọng (critical speed).

   • Giữ tốc độ ổn định, tránh dao động bất thường.

2. Bảo trì bi và lớp lót

   • Theo dõi mức mòn của bi; thay bi khi mòn đến mức hiệu suất giảm.

   • Chọn vật liệu lớp lót phù hợp; thay lớp lót khi mòn mạnh để tránh ảnh hưởng tới hình dạng va đập và hiệu quả nghiền.

3. Điều chỉnh cấp liệu và lượng bi

   • Cơ cấu cấp liệu phải đều, tránh nạp quá nhanh gây quá tải hoặc nạp quá ít gây lãng phí năng lực máy.

   • Đảm bảo tỉ lệ bi/vật liệu hợp lý.

4. Kiểm soát độ ẩm, nhiệt độ, bụi môi trường

   • Nếu vật liệu độ ẩm cao, tốt khi nghiền ướt hoặc làm trước phải phơi sấy; nếu khô thì có hệ thống hút bụi.

   • Làm mát thùng nghiền nếu máy làm việc thời gian dài; thoát nhiệt tốt.

5. Giám sát máy

   • Cảm biến nhiệt độ, rung, mài mòn, âm thanh để phát hiện sự cố sớm.

   • Ghi nhật ký vận hành để theo dõi hiệu suất theo thời gian.

6. Thiết kế phù hợp với mục đích nghiền

   • Nếu muốn độ mịn cao, dùng khoang hai, bi nhỏ, thời gian dài.

   • Nếu chỉ nghiền thô, bi lớn, thời gian ngắn.

   • Quy mô máy phải phù hợp với lượng vật liệu xử lý; máy quá lớn nếu ít nguyên liệu sẽ lãng phí năng suất và năng lượng.

Các ví dụ cụ thể

Để làm rõ hơn, xem xét vài tình huống/máy cụ thể:

• Máy có hai khoang: kho đầu nghiền thô với bi lớn; kho thứ hai nghiền mịn với bi nhỏ. Vật liệu sau khi qua kho đầu nếu chưa đủ nhỏ sẽ qua kho hai, sau đó xả liệu. Thiết kế như vậy giúp tiết kiệm điện năng và nâng cao hiệu suất nghiền.

• Tốc độ quay khoảng 65‑75% tốc độ tới hạn thường được dùng để đảm bảo bi rơi đúng, vừa đủ độ cao để tạo lực va đập mạnh, không quá cao để bi bị đẩy lên thành và “liền thành” dẫn đến giảm nghiền.

• Máy nghiền bi xi măng: ngoài chức năng nghiền vật liệu đầu vào như clinker, đá vôi, tro bay, nhà máy xi măng còn dùng máy nghiền bi để nghiền hỗn hợp sau nung. Ở đây, yêu cầu bột thành phẩm có độ mịn cao, độ đồng đều, nên máy phải vận hành lâu, bi nhỏ, lớp lót ít bị mòn, kiểm soát nhiệt độ tốt để tránh mất nhiệt làm ảnh hưởng đến clinker.

Kết luận

Máy nghiền bi là thiết bị quan trọng với nguyên lý hoạt động tương đối đơn giản nhưng có nhiều yếu tố ảnh hưởng đến hiệu suất, chất lượng sản phẩm và chi phí vận hành.

Hiểu rõ:

• cấu tạo từng phần,

• cơ chế va đập + ma sát,

• các tham số vận hành như tốc độ, kích thước bi, thời gian nghiền, độ ẩm, thiết kế lớp lót, cấp liệu, xả liệu

… sẽ giúp:

• thiết kế máy phù hợp hơn,

• vận hành tối ưu hơn,

• giảm tiêu hao năng lượng, hao mòn, chi phí bảo trì,

• và đạt được sản phẩm có độ mịn cao hơn, đồng đều hơn.
