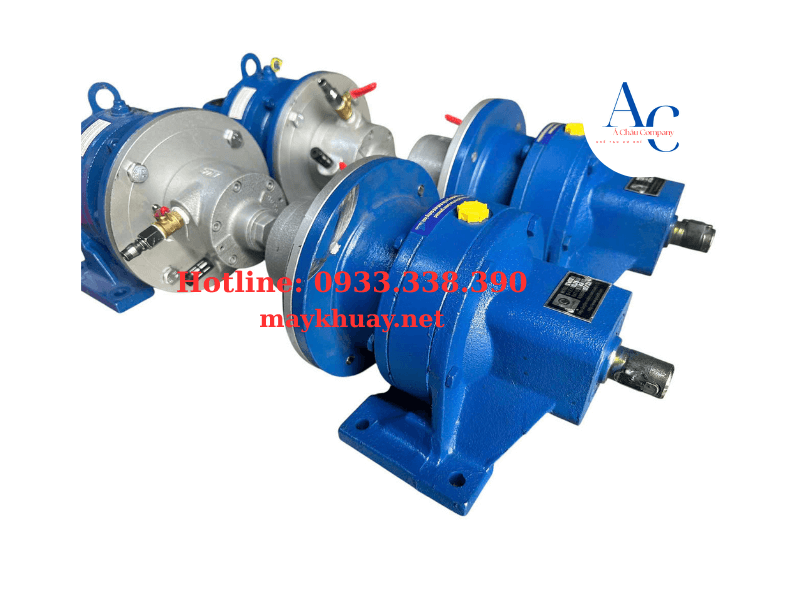

Motor khí nén kèm hộp số giảm tốc

1. Cấu tạo chung Motor khí nén kèm hộp số giảm tốc

1.1 Động cơ khí nén (Pneumatic Motor)

• Rotor, stato và cánh gạt (vane): Trong loại quay (rotary vane), rotor lệch tâm với stato, cánh gạt trượt trong rãnh rotor tạo các buồng khí giãn nở, sinh quay

• Khoang làm việc: Khí nén cấp vào, giãn nở và sinh lực kéo làm quay rotor

• Cửa khí nạp – xả: Van điều khiển khí vào hoặc ra, ảnh hưởng tốc độ và mô-men xoắn.

1.2 Hộp giảm tốc (Gear Reducer)

• Cấu tạo cơ bản: Gồm các bánh răng (thẳng, xoắn, hành tinh…), vỏ, trục vào/ra và dầu bôi trơn

• Chức năng: Giảm tốc độ quay và tăng mô-men xoắn, linh hoạt điều chỉnh tỷ số truyền, bảo vệ động cơ và giảm mài mòn.

1.3 Sự kết hợp 2 hệ thống

• Động cơ khí nén nối trực tiếp với hộp giảm tốc, trục vào của hộp giảm là rotor động cơ.

• Hệ khung, gioăng, bạc đỡ cố định, có hệ thống bôi trơn và bảo trì tích hợp.

2. Nguyên lý hoạt động của motor khí nén kèm hộp số giảm tốc

1. Cấp khí nén vào động cơ → thiết lập dòng khí qua van điều khiển.

2. Khí giãn nở trong buồng rotor, tạo mô-men xoắn để quay trục đầu ra.

3. Chuyển động quay này vào hộp giảm tốc, giảm tốc độ và tăng mô-men xoắn theo tỷ số truyền.

4. Trục ra vận hành máy được nối, truyền lực hữu ích; khí sau khi giãn nở được xả ra hệ thống hoặc môi trường.

Cơ chế này đảm bảo công suất ổn định, tốc độ phù hợp và mô-men xoắn mạnh mẽ; hiệu quả hơn khi giảm tốc bằng hộp số so với chỉ điều chỉnh lưu lượng khí.

3. Ứng dụng motor khí nén kèm hộp số giảm tốc

• Dụng cụ cầm tay công nghiệp: máy khoan, mài, vặn vít, nơi yêu cầu quay chậm, lực lớn.

• Dây chuyền sản xuất & tự động hóa: băng tải, robot, thiết bị đóng gói, máy khuấy.

• Hóa chất & thực phẩm: trong môi trường dễ cháy nổ, có hóa chất ăn mòn, cần an toàn và bền bỉ.

• Xử lý nước & công nghiệp nặng: khuấy bùn, băng tải nặng, nghiền, vận hành tải lớn.

4. Lợi ích khi dùng motor khí nén kèm hộp số

• Mô-men xoắn cao ở tốc độ thấp, linh hoạt điều chỉnh theo nhu cầu.

• An toàn trong môi trường dễ cháy nổ, không tia lửa điện. Không sử dụng điện, phù hợp quy chuẩn ATEX

• Cấu tạo bền, ít bảo trì, tuổi thọ cao

• Kích thước nhỏ gọn, mật độ công suất cao. Một động cơ nhỏ có thể mạnh tương đương động cơ điện lớn hơn

• Không sinh nhiệt như động cơ điện, hoạt động êm ái, không nóng máy

• Tùy chỉnh tốc độ và lực dễ bằng van khí, hiện đại và đơn giản.

 Lưu ý khi lựa chọn

• Chọn tỷ số truyền phù hợp: dựa vào yêu cầu tốc độ và mô-men xoắn.

• Chất liệu và hệ bôi trơn: cần thích ứng môi trường (inox, thép, gang, dầu chịu nhiệt…).

• Kiểm soát khí nén sạch, ổn định, đúng áp suất, tránh hao hụt năng lượng

• Bảo trì định kỳ hộp số: thay dầu theo định kỳ (sau 500–2500 giờ)

• Lắp đặt cố định, chống rung, nối đất hệ thống khí nén để đảm bảo an toàn và ổn định.

• Tích hợp bảo vệ quá tải / áp:

  • Van an toàn, áp kế, van điều áp.

  • Kiểm tra định kỳ lọc khí, van, gioăng.

• Chọn loại hộp số chất lượng, tỷ số truyền chính xác, đảm bảo hiệu suất truyền tải.

So sánh với động cơ điện tích hợp hộp giảm tốc

Motor khí nén đi kèm hộp số giảm tốc mở ra giải pháp an toàn, mạnh mẽ, linh hoạt cho các ứng dụng yêu cầu mô-men xoắn lớn và chạy tốc độ thấp. Dù chi phí năng lượng và đầu tư ban đầu có thể cao hơn động cơ điện, nhưng độ bền, hiệu suất ứng dụng trong môi trường đặc thù lại là lợi thế lớn.
