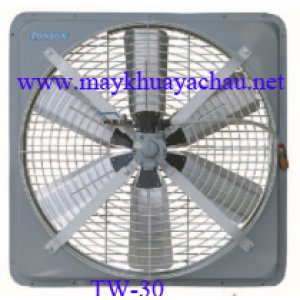

Quạt khí nén thông gió ốp tường Tonson TW-30

Quạt khí nén thông gió ốp tường Tonson TW-30

Quạt khí nén thông gió ốp tường Tonson TW-30

Quạt khí nén thông gió ốp tường Tonson TW-30

Quạt khí nén Tonson được ứng dụng cho hệ thống thông gió, làm mát không khí trong môi trường nguy hiểm, dễ cháy nổ.(chất không ổn định, mỏ, môi trường làm việc nhiệt độ cao, xưởng, nhà máy, xăng dầu, sơn,…). Làm bay hơi vật dễ cháy, nhiệt độ cao, cabin, pháo, xưởng phun sấy sơn, xưởng dệt, xưởng gỗ, đạn dược, đường hầm, mỏ,…

Đặc điểm quạt thông gió khí nén:

Tính năng quạt thông gió khí nén:

– An toàn tuyệt đối chống cháy nổ, cường độ làm việc cao, chống quá tải, không tạo tia lửa hoặc cháy động cơ khi làm việc xuyên suốt.

– Lưu lượng gió lớn, tiêu thụ khí nén ít.- Điều khiển tốc độ vô cấp, đảo chiều nhanh chóng (dùng thông hơi và xả gió).- Motor được thiết kế dạng kín giúp ngăn chặn bụi hoặc tạp chất làm tăng tuổi thọ động cơ.- Ứng dụng trong nhiều môi trường khác nhau (dễ cháy, dễ bay hơi, nhiệt độ cao và địa điểm ẩm).

Bảng thông số Quạt khí nén thông gió ốp tường Tonson TW-30

Bảo hành	12 tháng
Chiều cao và rộng	870×870 mm
Lượng gió	7,200 m³/h
Tốc độ gió	1.5 m/s
Trọng lượng	15,7 kg
Cánh quạt	hộp kim nhôm

Cấu tạo của Quạt khí nén thông gió ốp tường Tonson TW-30:

Quạt khí nén thông gió ốp tường Tonson TW-30 là thiết bị được thiết kế để cải thiện lưu thông không khí, loại bỏ bụi bẩn, khí độc hại và cung cấp không khí sạch trong các môi trường công nghiệp. Dưới đây là các thành phần cấu tạo chính của quạt Tonson TW-30:

1. Khung và vỏ quạt:

Vỏ quạt bằng kim loại	Được chế tạo từ thép không gỉ hoặc hợp kim nhôm, giúp chống ăn mòn và bền bỉ trong các môi trường khắc nghiệt. Vỏ quạt có thiết kế ốp tường, phù hợp để lắp đặt trực tiếp lên tường hoặc trần nhà xưởng.
Lưới bảo vệ	Cả mặt trước và sau của quạt đều có lưới bảo vệ, giúp ngăn chặn các vật thể lớn tiếp xúc với cánh quạt, đảm bảo an toàn cho người vận hành.
Vật liệu	Thường làm bằng gang hoặc thép không gỉ, đảm bảo độ bền cao và khả năng chống ăn mòn tốt.
Hình dáng	Thiết kế dạng hình hộp chữ nhật, giúp dễ dàng lắp đặt và bảo trì.
Cổng vào và cổng ra	Các lỗ thông gió được thiết kế khoa học để tối ưu hóa lưu lượng khí.

2. Cánh quạt:

• Cánh quạt bằng nhôm hoặc thép: Các cánh quạt được chế tạo từ nhôm hoặc thép chất lượng cao, được gia công cân bằng động để đảm bảo quay êm và hiệu suất cao. Thiết kế khí động học giúp tối ưu hóa luồng gió và giảm tiếng ồn khi vận hành.
• Thiết kế cánh quạt nghiêng: Cánh quạt nghiêng giúp tăng cường khả năng hút và đẩy không khí, phù hợp cho việc thông gió và tạo áp suất trong các không gian kín.
• Vật liệu: Làm bằng hợp kim nhôm hoặc thép không gỉ, đảm bảo độ bền và khả năng chịu nhiệt cao.
• Hình dạng: Cánh quạt thường có thiết kế cong để tạo ra lực đẩy không khí hiệu quả.

3. Động cơ khí nén:

• Động cơ khí nén: Đây là bộ phận quan trọng nhất của quạt, hoạt động bằng khí nén thay vì điện, giúp quạt an toàn khi sử dụng trong các môi trường có nguy cơ cháy nổ cao như nhà máy hóa chất, xưởng sơn, và các khu vực dễ cháy.
• Van điều chỉnh khí: Van điều chỉnh khí cho phép kiểm soát tốc độ quạt một cách dễ dàng bằng cách tăng hoặc giảm lưu lượng khí nén cấp vào động cơ.
• Nguyên lý hoạt động: Sử dụng năng lượng khí nén để tạo ra chuyển động quay.
• Cấu tạo: Bao gồm các bộ phận như piston, xi lanh, van điều khiển.
• Ưu điểm: An toàn, không tạo tia lửa điện, phù hợp với môi trường dễ cháy nổ.

4. Hệ thống ống dẫn khí:

• Đầu nối khí nén: Được thiết kế để kết nối với nguồn khí nén từ hệ thống máy nén khí trong nhà xưởng. Hệ thống này đảm bảo cung cấp đủ khí nén cho quạt hoạt động liên tục và ổn định.
• Ống dẫn khí: Các ống dẫn khí chịu áp lực cao, giúp dẫn khí nén từ nguồn cung cấp vào động cơ quạt một cách an toàn và hiệu quả.

5. Bộ giảm thanh:

• Giảm tiếng ồn: Được lắp đặt ở đầu ra của khí nén nhằm giảm tiếng ồn khi khí thải ra ngoài sau khi đã quay động cơ, giúp máy vận hành êm hơn và không gây ảnh hưởng đến môi trường làm việc.

6. Bộ phận lắp đặt và cố định:

• Khung lắp ốp tường: Thiết kế với các lỗ bắt vít chắc chắn, giúp dễ dàng lắp đặt quạt trực tiếp lên tường hoặc trần nhà, đảm bảo quạt cố định và an toàn khi hoạt động.
• Giá đỡ chắc chắn: Quạt có thể được lắp đặt với giá đỡ điều chỉnh để thay đổi hướng gió tùy theo nhu cầu.

Kết luận:

Quạt khí nén thông gió ốp tường Tonson TW-30 được thiết kế chuyên biệt với cấu tạo chắc chắn, sử dụng khí nén để vận hành, giúp tối ưu hóa việc thông gió trong các môi trường công nghiệp có nguy cơ cháy nổ. Cấu tạo đơn giản nhưng hiệu quả, giúp quạt hoạt động ổn định, bền bỉ và an toàn cho các ứng dụng công nghiệp.

Video clip sản phẩm

Tham khảo thêm sản phẩm quạt khí nén dạng đứng Tonson:
https://maykhuay.net/san-pham/quat-khi-nen-thong-gio-tru-tron-tonson-tr12-119.html
