Motor Khí Nén V4-F 1.7Hp

Motor Khí Nén  V4-F 1.7Hp



Motor Khí Nén  V4-F 1.7Hp

Motor Khí Nén  V4-F 1.7Hp

– Motor khí nén V4-F thiết kế với nhiều kiểu gá đặt, kèm turbin giảm tốc, thiết kế trực truyền động đôi,sử dụng các loại van cơ, van tự động điều chỉnh lượng khí.

– Motor khí nén V4-F được thiết kế trong các thiết bị khuấy trộn, quạt khí nén, băng tải, máy khuấy, truyền động….

Thông số kỹ thuật motor khí nén V4

– Công suất: 1.3 Kw (1.7 HP)

– Lượng khí hao: 1620 lít/phút

– Tốc độ cao nhất 3000 vòng/phút

– Sức vặn cao nhất (monen): 6.3 N-m

Bảng thông số cụ thể motor khí nén V4

Nguyên lý vận hành của motor khí nén V4

Motor khí nén V4 là loại động cơ khí nén có cấu hình bốn piston sắp xếp theo dạng chữ V. Nguyên lý vận hành của motor khí nén V4 tương tự như các loại motor khí nén khác, nhưng với thiết kế bốn piston, nó mang lại một số đặc điểm và hiệu suất đặc biệt. Dưới đây là mô tả chi tiết về nguyên lý vận hành của motor khí nén V4:

1. Cấu trúc cơ bản

• Piston và xilanh: Motor khí nén V4 có bốn piston nằm trong các xilanh sắp xếp theo dạng chữ V, với hai xilanh mỗi bên tạo thành một góc chữ V. Cấu trúc này giúp phân phối lực đều hơn và cải thiện hiệu suất hoạt động.

2. Chu trình hoạt động

Cung cấp khí nén:	Nhập khí nén: Khí nén được cấp từ nguồn khí nén (như máy nén khí) vào motor qua các van điều khiển khí. Van điều khiển: Các van điều khiển khí nén phân phối khí đến các xilanh một cách chính xác và đồng bộ.
Nén và mở rộng:	Piston di chuyển: Khi khí nén vào xilanh, nó đẩy piston di chuyển. Cấu hình chữ V giúp phân phối lực đều hơn, giảm rung và tiếng ồn trong quá trình hoạt động. Nén khí: Khi piston di chuyển vào trong xilanh, khí nén được nén lại, tạo ra áp suất cao hơn.
Sinh ra động năng:	Tạo lực động học: Sự di chuyển của piston tạo ra lực động học, chuyển đổi năng lượng khí nén thành động năng. Lực này được truyền qua trục cam hoặc trục khuỷu, tạo ra chuyển động quay. Chuyển động quay: Chuyển động quay này có thể được sử dụng để điều khiển các thiết bị khác như băng tải, máy gia công, hoặc các công cụ khí nén.
Xả khí:	Xả khí thải: Sau khi piston di chuyển đến điểm cuối của hành trình, khí nén được xả ra ngoài qua các van xả khí. Quá trình này chuẩn bị cho chu trình tiếp theo. Van xả khí: Các van này đảm bảo khí thải được xả ra hiệu quả, không còn khí nén giữ lại trong xilanh.
Chu trình lặp lại:	Lặp lại chu trình: Motor khí nén V4 liên tục lặp lại chu trình nạp khí, nén khí, sinh ra động năng và xả khí. Với bốn piston, motor có thể duy trì sự ổn định và liên tục trong quá trình hoạt động.

3. Ưu điểm của cấu hình V4

• Công suất cân bằng: Cấu hình V4 với bốn piston giúp cân bằng lực và giảm rung, tạo ra chuyển động mượt mà hơn so với các động cơ khí nén có số piston ít hơn.
• Hiệu quả năng lượng: Cấu hình này giúp motor hoạt động hiệu quả hơn, cung cấp công suất cần thiết với mức tiêu thụ khí nén hợp lý.
• Độ bền cao: Với thiết kế bền bỉ và vật liệu chất lượng cao, motor khí nén V4 có thể hoạt động lâu dài trong điều kiện công nghiệp khắc nghiệt.
• Kích thước nhỏ gọn: Cấu hình V4 thường nhỏ gọn hơn so với các động cơ khí nén với nhiều piston hơn, giúp tiết kiệm không gian và dễ dàng lắp đặt.

4. Ứng dụng

Motor khí nén V4 thường được sử dụng trong các ứng dụng công nghiệp yêu cầu động lực mạnh mẽ nhưng không quá cồng kềnh. Một số ứng dụng bao gồm:

• Hệ thống băng tải: Cung cấp động lực cho các hệ thống băng tải trong nhà máy.
• Máy gia công: Được sử dụng trong các máy gia công như máy cắt, máy khoan, và máy mài.
• Máy móc chế biến thực phẩm: Sử dụng trong các thiết bị chế biến thực phẩm và máy đóng gói.
• Công cụ khí nén: Cung cấp năng lượng cho các công cụ khí nén trong bảo trì và sửa chữa.

Ứng dụng của Motor khí nén V4

Motor khí nén V4, với cấu hình bốn piston sắp xếp theo dạng chữ V, có nhiều ứng dụng trong các lĩnh vực công nghiệp khác nhau nhờ vào công suất ổn định và khả năng hoạt động hiệu quả. Dưới đây là một số ứng dụng tiêu biểu của motor khí nén V4:

1. Ngành sản xuất và chế tạo

• Hệ thống băng tải: Motor khí nén V4 cung cấp động lực cho các hệ thống băng tải, giúp vận chuyển vật liệu và sản phẩm trong các nhà máy sản xuất.
• Máy gia công: Được sử dụng trong các máy gia công như máy cắt, máy khoan, máy mài, cung cấp công suất cần thiết cho các hoạt động gia công chính xác.

2. Ngành chế biến thực phẩm

• Máy đóng gói: Sử dụng trong các máy đóng gói thực phẩm, giúp thực hiện các quy trình đóng gói, dán nhãn, và vận chuyển sản phẩm.
• Thiết bị chế biến: Cung cấp động lực cho các thiết bị chế biến thực phẩm như máy xay, máy trộn, và máy khuấy.

3. Ngành công nghiệp ô tô

• Dây chuyền lắp ráp: Motor khí nén V4 được sử dụng trong các dây chuyền lắp ráp ô tô, cung cấp động lực cho các thiết bị tự động hóa và máy móc liên quan.
• Công cụ khí nén: Cung cấp năng lượng cho các công cụ khí nén như máy khoan, máy vặn ốc, và máy cắt trong bảo trì và sửa chữa ô tô.

4. Ngành công nghiệp hóa chất

• Hệ thống điều khiển và bơm: Sử dụng để cung cấp động lực cho các hệ thống điều khiển van và bơm hóa chất, điều chỉnh lưu lượng và áp suất hóa chất.
• Pha trộn hóa chất: Áp dụng trong các hệ thống pha trộn hóa chất để đảm bảo tính đồng nhất và chất lượng của sản phẩm cuối cùng.

5. Ngành công nghiệp xây dựng

• Công cụ xây dựng: Motor khí nén V4 cung cấp năng lượng cho các công cụ xây dựng như máy khoan, máy cắt, và máy nâng, giúp thực hiện các công việc xây dựng hiệu quả.

6. Ngành công nghiệp điện tử

• Lắp ráp linh kiện: Sử dụng để cung cấp động lực cho các hệ thống lắp ráp linh kiện điện tử, hỗ trợ các quy trình lắp ráp và kiểm tra linh kiện.
• Máy kiểm tra chất lượng: Được sử dụng trong các máy kiểm tra chất lượng linh kiện điện tử, giúp đảm bảo sản phẩm đạt tiêu chuẩn chất lượng.

7. Ngành công nghiệp năng lượng

• Hệ thống điều khiển: Motor khí nén V4 cung cấp động lực cho các hệ thống điều khiển trong ngành năng lượng, bao gồm các hệ thống kiểm soát lưu lượng, áp suất, và các hệ thống điều chỉnh khác.

8. Ngành y tế và phòng thí nghiệm

• Thiết bị phòng thí nghiệm: Cung cấp động lực cho các thiết bị trong phòng thí nghiệm như máy khuấy, máy ly tâm, và các công cụ phân tích.
• Thiết bị y tế: Được sử dụng trong các thiết bị y tế để hỗ trợ quy trình chuẩn bị và kiểm tra, cải thiện hiệu suất và độ chính xác.

9. Ngành tự động hóa

• Hệ thống tự động hóa: Motor khí nén V4 có thể được sử dụng trong các hệ thống tự động hóa để điều khiển các quy trình và thiết bị, giúp tối ưu hóa hoạt động sản xuất và giảm thiểu sự can thiệp của con người.

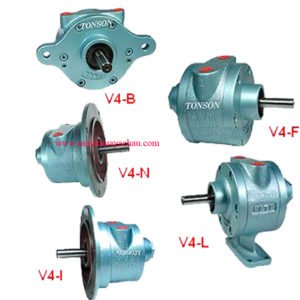

Các dạng của motor khí nén Van V4:

– Motor khí nén dạng đứng: V4-F

– Motor khí nén dạng nằm: V4-L



–  Motor khí nén dạng cánh bướm: V4-B

–  Motor khí nén: V4-N

–  Motor khí nén: V4-I

Tham khảo thêm sản phẩm motor khí nén tại đây: https://maykhuay.net/san-pham/motor-khi-nen-v2f-179.html
